VGC10
Fabricante: OnRobot
Pinza robótica.
Entrega aproximada: 1 semana.
Producto recomendado para brazos UR. Para otro modelo de brazo, por favor, consúltenos.
Los controladores ROS de este producto aún no están disponibles, pero se pueden integrar en las principales marcas muy fácilmente.
Si no se dispone de ellos, habrá que añadir los siguientes componentes para el correcto funcionamiento de la pinza: Quick Changer y Tool Flange.
–
2.595,00 €
Disponible bajo pedido
Disponible bajo pedido
Disponible bajo pedido

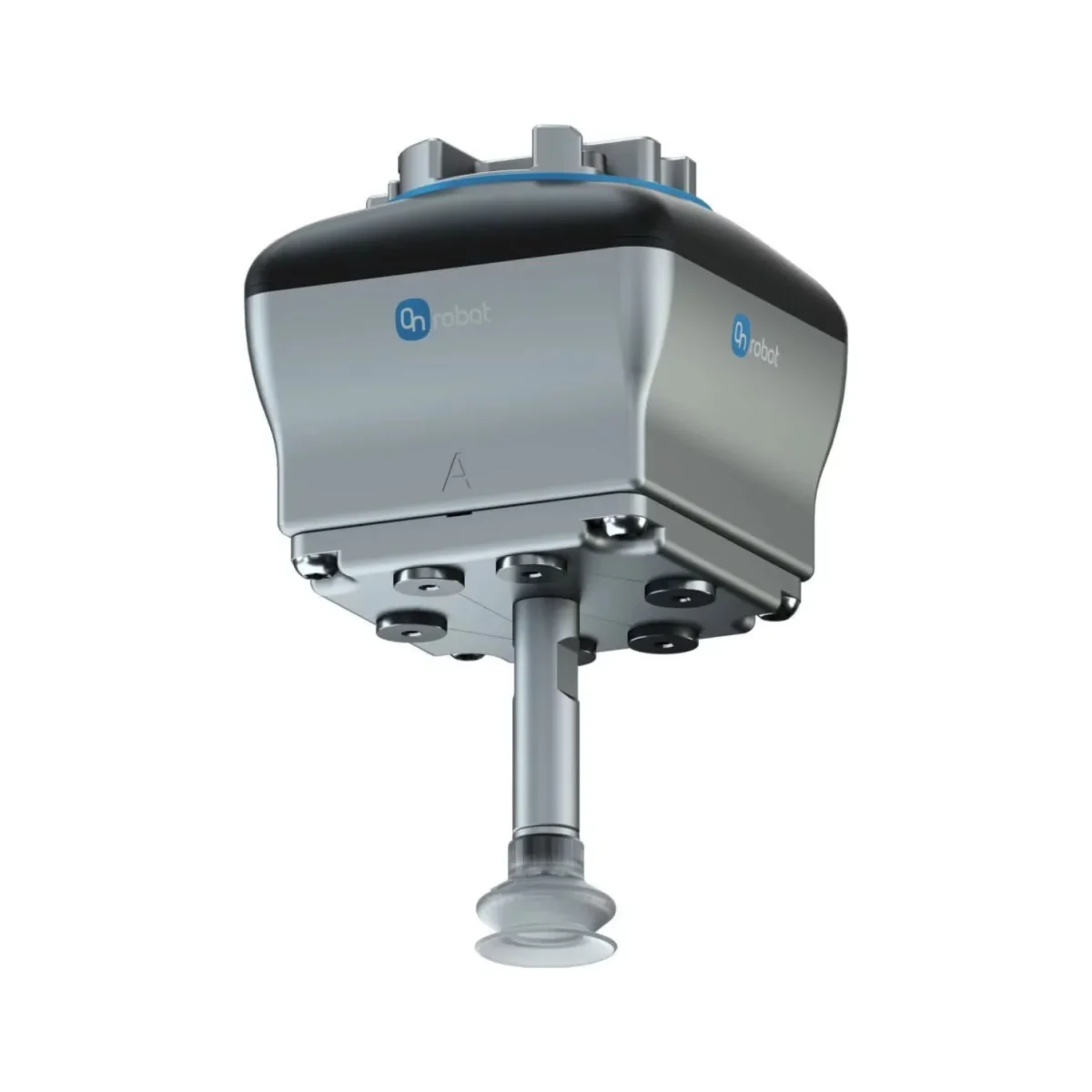

VGC10 es una pinza de vacío desarrollada para manipular para objetos especialmente pequeños o delicados como, por ejemplo, las tareas de pick & place en líneas de ensamblaje.
Se trata de una versión más pequeña, compacta y ligera que la VG10 pero con la misma capacidad de carga útil. Además, tiene múltiples posibilidades de personalización y diferentes opciones de ventosa intercambiables para adaptarlas a las necesidades de la aplicación.
VGC10 cuenta con dos canales de aire independientes que le permiten actuar como una pinza doble con recogida y liberación en una misma acción, aumentando la eficiencia y reduciendo el tiempo de ciclo.
Principales características
-
- Compacta y ligera.
- Modular y configurable.
- Alta capacidad de succión.
- Fácil integración.
Aplicaciones
-
- Manipulación de materiales.
- Mantenimiento de maquinaria.
- Pick & Place.
| Fabricante | OnRobot |
| Nº Modelo | VGC10 |
| Tamaño | 101 x 100 x 100 mm |
| Peso | 0,814 Kg |
| Capacidad de carga | 15 kg |
| Protección | IP54 |
| Temperatura de funcionamiento | 0 °C - 50 °C |
| Vacío | 5 % - 80 % Vacuum -0.05 - -0.810 Bar 1.5 - 24 inHg |
| Fuente de alimentación | Min 20.4 V / Típica 24 V / Max 28.8 V |
| Consumo corriente | Mín. 50 mA / Típico 600 mA / Máx. 1500 mA |
| Ventosas | 1 - 7 pzs. |
| Tiempo de agarre | 0,35 s |
| Tiempo de liberación | 0,20 s |
| Bombeo de vacío | BLDC eléctrico, integrado |
| Cambiador de herramientas | Integrado, click-on |
