FTN-Omega-191 SI-7200-1400
Fabricante: Schunk
Sensor de fuerza.
Los controladores ROS de este producto aún no están disponibles, pero se pueden integrar con nuestros robots muy fácilmente. Por favor, consúltenos.
Disponible bajo pedido
Disponible bajo pedido
Disponible bajo pedido

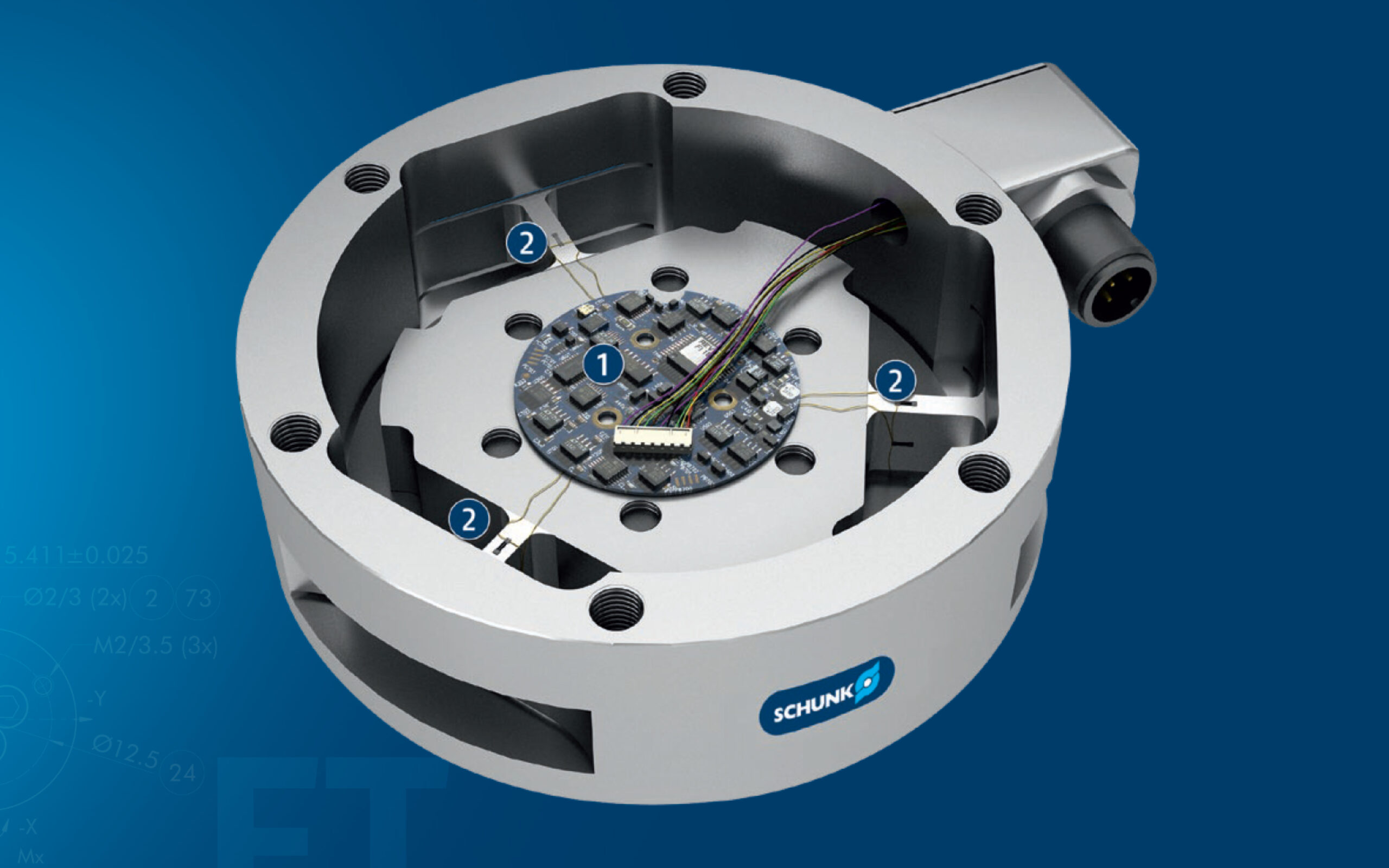

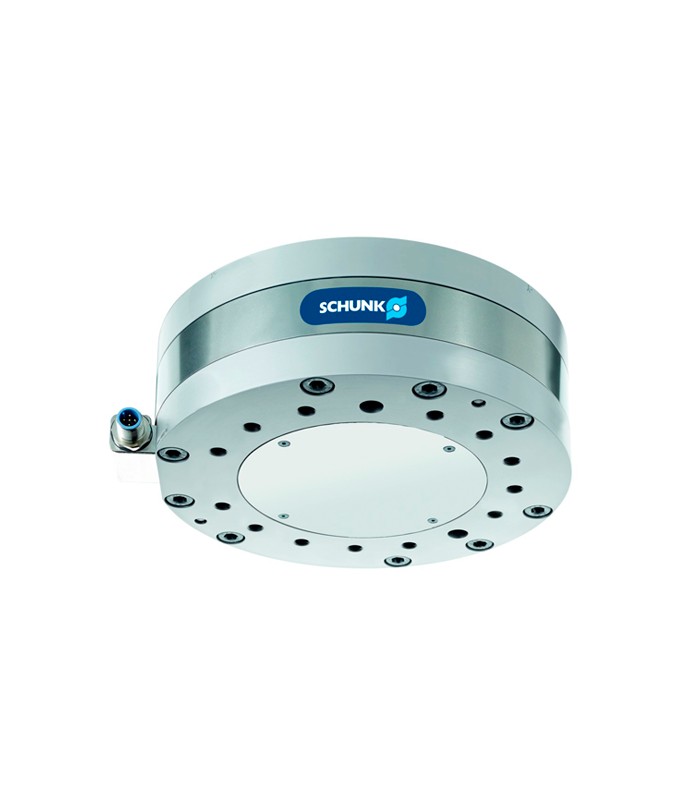

El FTN-Omega-191 SI-7200-1400 de Schunk es un sensor de fuerza/torque de alta precisión diseñado de 6 ejes, útil para una gran variedad de aplicaciones robóticas de manipulación como el ensamblaje, pulido, lijado, medicina, mediciones hápticas o Investigación y Desarrollo.
Este sensor de fuerza proporciona a los robots la sensibilidad necesaria para obtener resultados precisos. Al detectar con precisión las fuerzas de proceso que se producen y transmitirlas a la unidad de control, permiten una corrección exacta de la trayectoria del robot.
El resultado son fuerzas estables y, por tanto, patrones de mecanizado uniformes.
Principales características
-
- Medición en seis ejes.
- Robustez industrial.
- Alta precisión.
- Fácil integración con cualquier robot.
Aplicaciones
-
- Robótica de servicio.
- Ensamblaje.
- Mediciones hápticas.
| Manufacturer | Schunk |
| Model Nº | FTN-Omega-191 SI-7200-1400 |

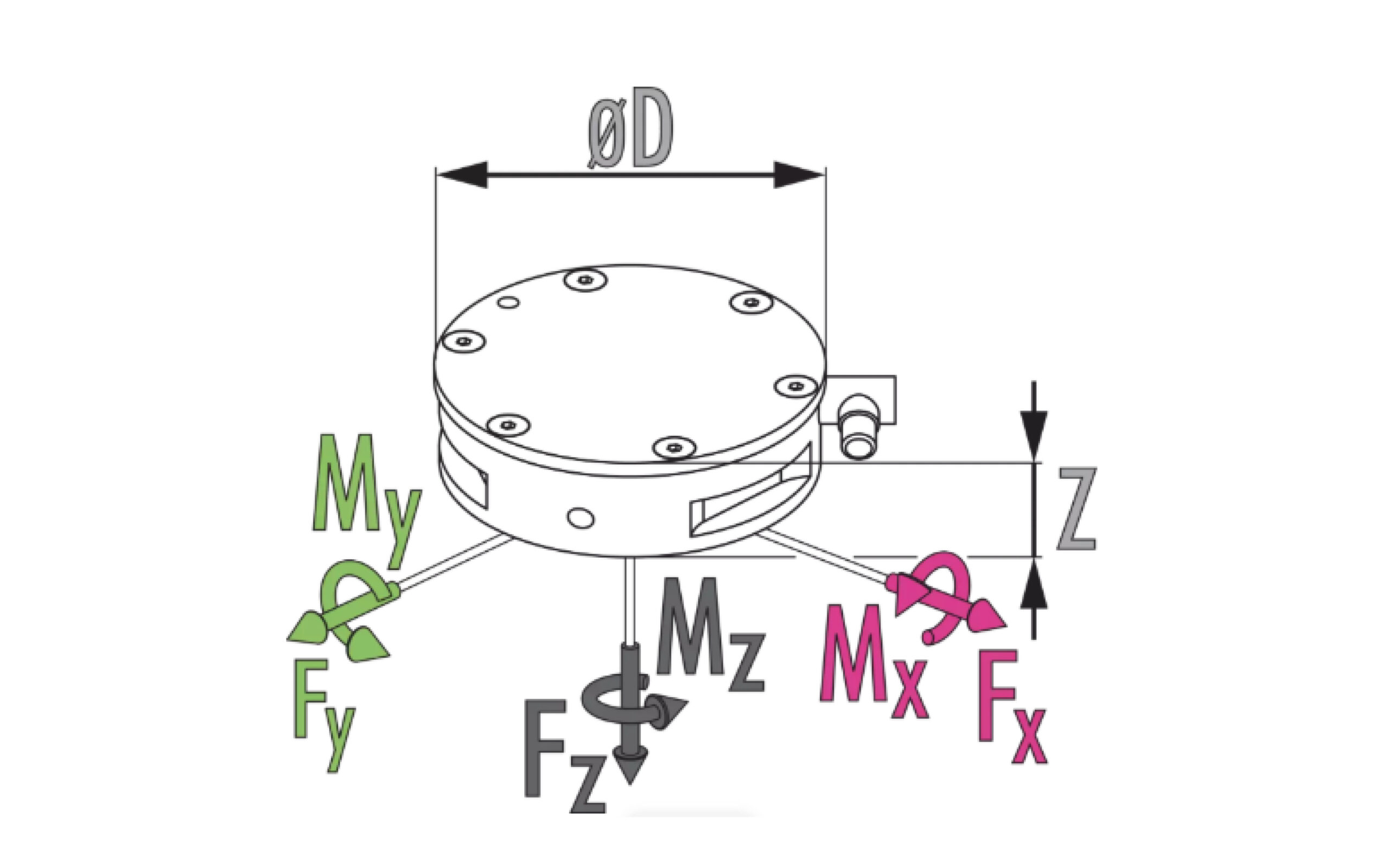

| Weight | 9,41 kg |
| Height Z | 64 mm |
| Measuring range Fx, Fy | ± 7200 N |
| Measuring range Fz | ± 18000 N |
| Measuring range Mx, My | ± 1400 Nm |
| Measuring range Mz | ± 1400 Nm |
| Resolution Fx, Fy | 1,5 N |
| Resolution Fz | 3,0 N |
| Resolution Mx, My | 0,21 Nm |
| Resolution Mz | 0,14 Nm |

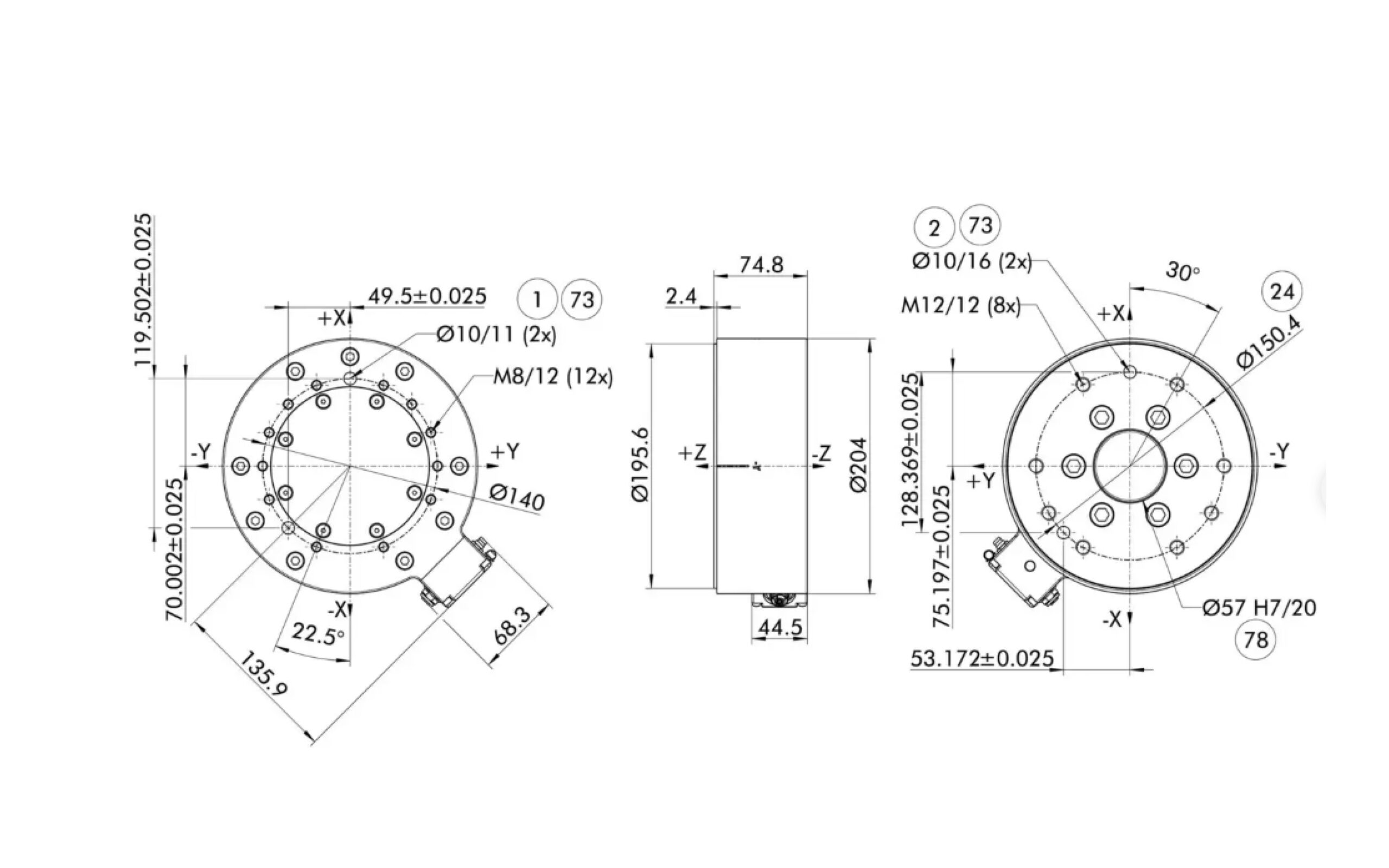

| Diameter | 190 mm |
| DAQ version | Si |
