EMH-RP 036-B
Fabricante: Schunk
Pinza magnética electropermanente.
Los controladores ROS de este producto aún no están disponibles, pero se pueden integrar en las principales marcas muy fácilmente. Por favor, consúltenos.
Disponible bajo pedido
Disponible bajo pedido
Disponible bajo pedido

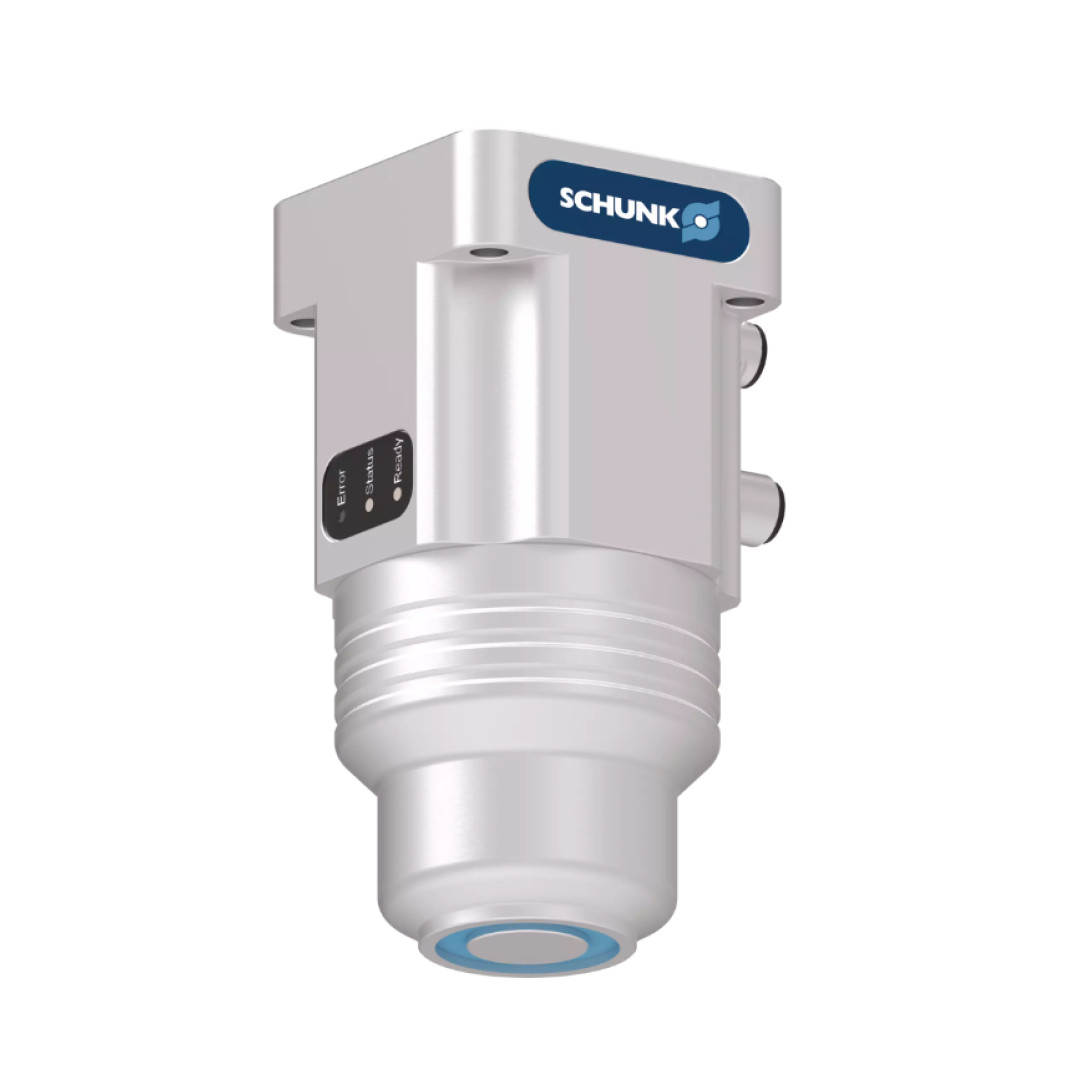

La pinza magnética electropermanente EMH-RP 036-B de Schunk incluye sistemas electrónicos integrados y funciones de retroalimentación. Es una solución eficaz para la manipulación energéticamente eficiente de piezas ferromagnéticas.
EMH-RP 036-B cuenta con un diseño compacto y ligero de peso pero con alta capacidad de sujeción. Es de aplicación universal, útil para tareas de manipulación de una gran variedad de piezas, en entornos limpios y poco contaminados.
Se trata de una pinza fiable por su capacidad de mantenimiento seguro de la fuerza de retención para un uso seguro en casos de parada de emergencia.
Principales características
-
- Alta capacidad de sujeción.
- Sistema electrónico integrado; no necesita controlador adicional.
- Fuerza de agarre ajustable en 4 niveles.
- Diseño compacto y ligero.
Aplicaciones
-
- Carga máquina-herramienta
- Ensamblaje electrónico
- Manipulación de piezas medianas y grandes
| Fabricante | Schunk |
| Nº Modelo | EMH-RP 036-B |
| Temperatura | 5°C - 50°C |
| Protección | IP52 |
| Peso | 1 kg |

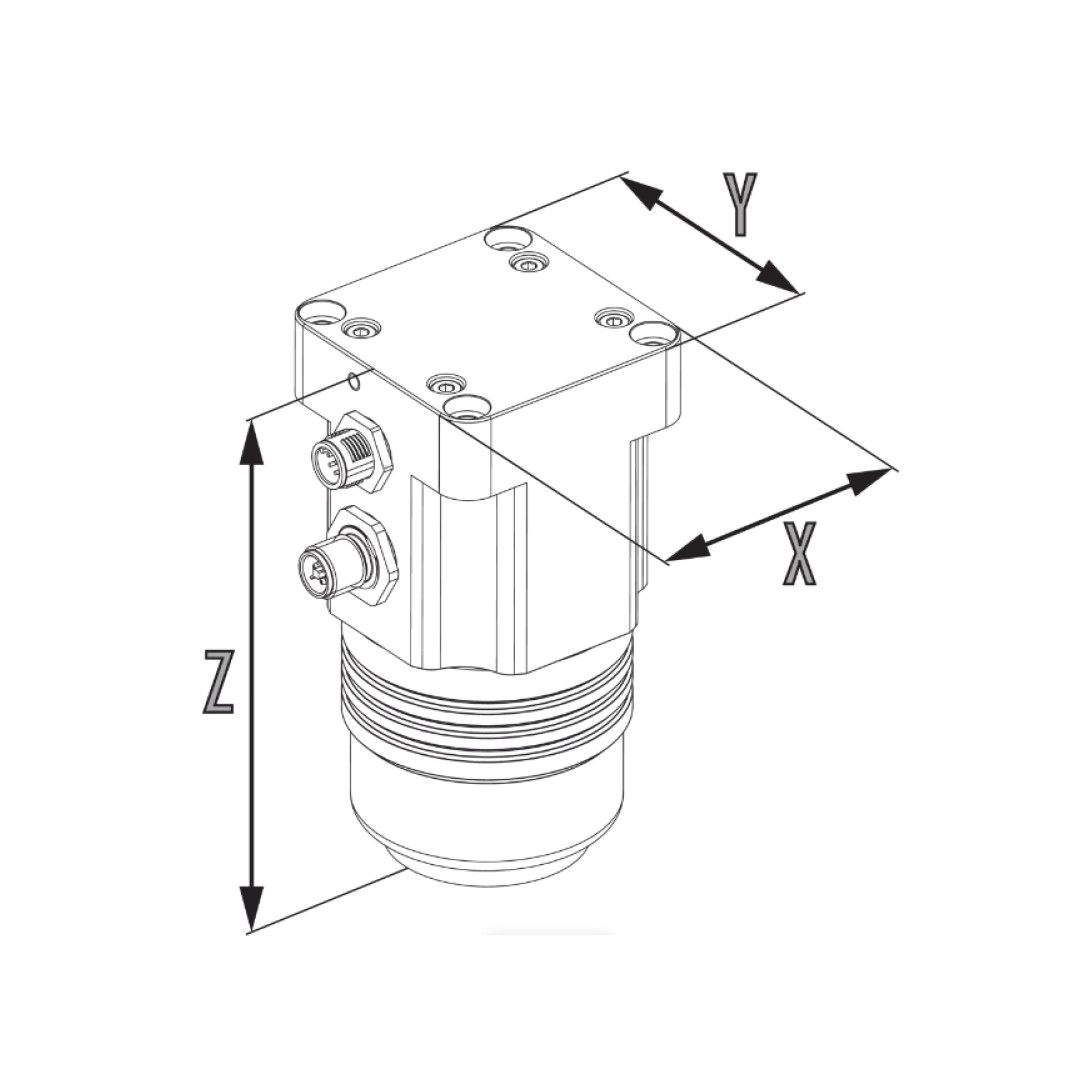

| Longitud X | 64 mm |
| Altura Z | 128 mm |
| Anchura Y | 64 mm |
| Superficies magnéticas | 6,08 cm² |
| Tiempo de respuesta | 300 ms |
| Fuerza | 530 N |
| Voltaje | 24 V |
| Corriente | Máx: 3,1 A / Nominal: 0,15 A |
